SAP ABAP Table CMWTRANIF5 (Message Header of Migration Transfer Infrastructure)
Hierarchy
☛
BBPCRM (Software Component) BBPCRM
⤷ CRM-MW-MFW (Application Component) Migration Framework
⤷ CMW_TRANSFER (Package) Migration Transfer Infrastructure
⤷ CRM-MW-MFW (Application Component) Migration Framework
⤷ CMW_TRANSFER (Package) Migration Transfer Infrastructure
Basic Data
Table Category | INTTAB | Structure |
Structure | CMWTRANIF5 | Table Relationship Diagram |
Short Description | Message Header of Migration Transfer Infrastructure |
Delivery and Maintenance
Pool/cluster | ||
Delivery Class | ||
Data Browser/Table View Maintenance | Display/Maintenance Allowed with Restrictions |
Components
Field | Key | Data Element | Domain | Data Type |
Length | Decimal Places |
Short Description | Check table |
|
---|---|---|---|---|---|---|---|---|---|
1 | MESSAGE_ID | CMWTRANID | CMWTRANUID | CHAR | 32 | 0 | Message ID of Transfer Message | ||
2 | HAS_ERRORS | CMWTRANERR | CMWFLAG | CHAR | 1 | 0 | Has Errors | ||
3 | .INCLUDE | 0 | 0 | Transfer Message Header Data Fields without key (include) | |||||
4 | PROCESS | CMWTRANPRC | CMWTRANPRC | CHAR | 10 | 0 | Process Indicator for Transfer Message | ||
5 | STATE | CMWTRANMST | CMWTRANMST | CHAR | 10 | 0 | Transfer Message State | ||
6 | TRANS_TYPE | CMWTRANTYP | CMWTRANTYP | CHAR | 30 | 0 | Migration Infrastructure Transport Type | CMWTRANCF | |
7 | DDIC_TYPE | KOMP_TYPE | OBJECTNAME | CHAR | 30 | 0 | Name of Dictionary Type | ||
8 | OBJ_TYPE | SWO_OBJTYP | OJ_NAME | CHAR | 10 | 0 | Object Type | * | |
9 | OBJ_SUBTYP | CMWTRANSTY | CMWTRANSTY | CHAR | 30 | 0 | Subtype of object type (e.g. BDoc type) | ||
10 | OBJ_ID | SWO_TYPEID | SWO_TYPEID | CHAR | 70 | 0 | Object key | ||
11 | SEND_USER | CMWTRANSUS | UNAME | CHAR | 12 | 0 | Logon User in Sending System | ||
12 | RECV_USER | CMWTRANRUS | UNAME | CHAR | 12 | 0 | Logon User in Receiving System | ||
13 | UPDT_USER | CMWTRANUUS | UNAME | CHAR | 12 | 0 | Logon User of Last Update Operation | ||
14 | SEND_TIME | CMWTRANSTM | TZNTIMESTP | NUMC | 14 | 0 | Send Time Stamp (Date + Time UTC) | ||
15 | RECV_TIME | CMWTRANRTM | TZNTIMESTP | NUMC | 14 | 0 | Receive Time Stamp (Date + Time UTC) | ||
16 | UPDT_TIME | CMWTRANUTM | TZNTIMESTP | NUMC | 14 | 0 | Update Time Stamp (Date + Time UTC) | ||
17 | REPLYTO_ID | CMWTRANRID | CMWTRANUID | CHAR | 32 | 0 | Link to Message ID (Reply To Message ID) | ||
18 | REPLACE_ID | CMWTRANXID | CMWTRANUID | CHAR | 32 | 0 | Message ID which shall be set to a processed state | ||
19 | PROCESS_ID | CMWTRANPID | CMWTRANPID | CHAR | 32 | 0 | Process Identifier | ||
20 | GROUP_ID | CMWTRANGID | CMWTRANGID | CHAR | 32 | 0 | Group Identifier | ||
21 | ORDER_NR | CMWTRANONR | CMWTRANONR | NUMC | 10 | 0 | Sequence Number | ||
22 | TRANS_MODE | CMWTRANMOD | CMWTRANMOD | CHAR | 4 | 0 | Migration Message Transfer Mode | ||
23 | STORE_MODE | CMWTRANSMD | CMWTRANSMD | CHAR | 1 | 0 | Store Mode of a Transfer Message | ||
24 | SND_LOGSYS | SENDSYSTEM | LOGSYS | CHAR | 10 | 0 | Sender | * | |
25 | RCV_LOGSYS | RECVSYSTEM | LOGSYS | CHAR | 10 | 0 | Receiving logical system | * | |
26 | TRFC_TYPE | CMWTRANRFC | CMWTRANRFC | CHAR | 1 | 0 | Asynchronous RFC Communication Type | ||
27 | TRFC_OUTQ | TRFCQNAM | TRFCQNAM | CHAR | 24 | 0 | Name of tRFC Queue | ||
28 | TRFC_DEST | RFCDEST | RFCDEST | CHAR | 32 | 0 | Logical Destination (Specified in Function Call) | * | |
29 | TRFC_INQ | TRFCQNAM | TRFCQNAM | CHAR | 24 | 0 | Name of tRFC Queue | ||
30 | .INCLUDE | 0 | 0 | Unique Transaction ID (LUW -> COMMIT WORK) | |||||
31 | ARFCIPID | ARFCIPID | ARFCIPID | CHAR | 8 | 0 | Host ID (IP ID | ||
32 | ARFCPID | ARFCPID | ARFCPID | CHAR | 4 | 0 | Process ID | ||
33 | ARFCTIME | ARFCTIME | ARFCTIME | CHAR | 8 | 0 | Time Stamp | ||
34 | ARFCTIDCNT | ARFCTIDCNT | ARFCTIDCNT | CHAR | 4 | 0 | Transaction ID (LUW -> COMMIT WORK) | ||
35 | .INCLUDE | 0 | 0 | Return Parameter | |||||
36 | TYPE | BAPI_MTYPE | SYCHAR01 | CHAR | 1 | 0 | Message type: S Success, E Error, W Warning, I Info, A Abort | ||
37 | ID | SYMSGID | ARBGB | CHAR | 20 | 0 | Message Class | T100A | |
38 | NUMBER | SYMSGNO | SYMSGNO | NUMC | 3 | 0 | Message Number | ||
39 | MESSAGE | BAPI_MSG | TEXT220 | CHAR | 220 | 0 | Message Text | ||
40 | LOG_NO | BALOGNR | BALOGNR | CHAR | 20 | 0 | Application log: log number | BALHDR | |
41 | LOG_MSG_NO | BALMNR | BALMNR | NUMC | 6 | 0 | Application log: Internal message serial number | BALM | |
42 | MESSAGE_V1 | SYMSGV | SYCHAR50 | CHAR | 50 | 0 | Message Variable | ||
43 | MESSAGE_V2 | SYMSGV | SYCHAR50 | CHAR | 50 | 0 | Message Variable | ||
44 | MESSAGE_V3 | SYMSGV | SYCHAR50 | CHAR | 50 | 0 | Message Variable | ||
45 | MESSAGE_V4 | SYMSGV | SYCHAR50 | CHAR | 50 | 0 | Message Variable | ||
46 | PARAMETER | BAPI_PARAM | SWC_ELEM | CHAR | 32 | 0 | Parameter Name | ||
47 | ROW | BAPI_LINE | INT4 | INT4 | 10 | 0 | Lines in parameter | ||
48 | FIELD | BAPI_FLD | FDNAME | CHAR | 30 | 0 | Field in parameter | * | |
49 | SYSTEM | BAPILOGSYS | LOGSYS | CHAR | 10 | 0 | Logical system from which message originates | * |

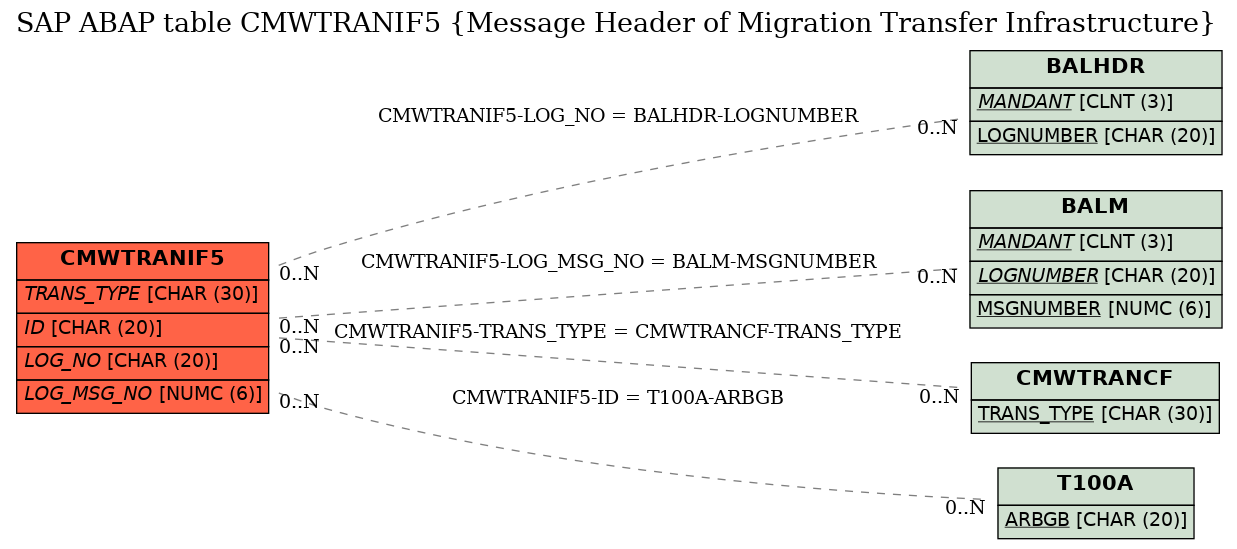

Foreign Keys
Source Table | Source Column | Foreign Table | Foreign Column | Dependency Factor | Cardinality left | Cardinality right | |
---|---|---|---|---|---|---|---|
1 | CMWTRANIF5 | ID | T100A | ARBGB | |||
2 | CMWTRANIF5 | LOG_MSG_NO | BALM | MSGNUMBER | |||
3 | CMWTRANIF5 | LOG_NO | BALHDR | LOGNUMBER | |||
4 | CMWTRANIF5 | TRANS_TYPE | CMWTRANCF | TRANS_TYPE |
History
Last changed by/on | SAP | 20130604 |
SAP Release Created in | 20B |
