SAP ABAP Table A102 (SOrg/DstCh/Material Pricing Group-Main Item/Material)
Hierarchy
☛
BBPCRM (Software Component) BBPCRM
⤷ AP-PRC-PR (Application Component) Pricing
⤷ VKON (Package) Application development R/3 conditions
⤷ AP-PRC-PR (Application Component) Pricing
⤷ VKON (Package) Application development R/3 conditions
Basic Data
Table Category | TRANSP | Transparent table |

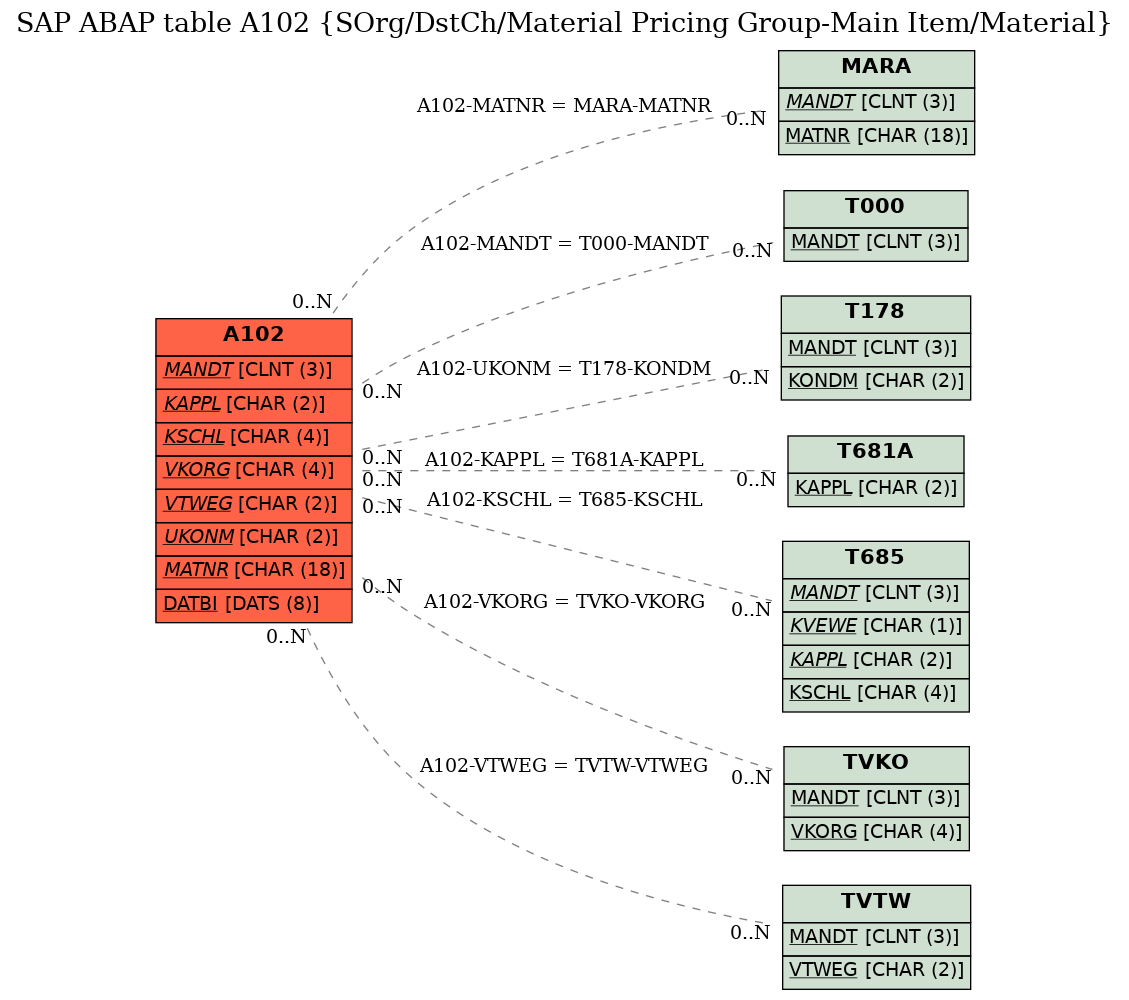

Transparent table | A102 | Table Relationship Diagram |
Short Description | SOrg/DstCh/Material Pricing Group-Main Item/Material |
Delivery and Maintenance
Pool/cluster | ||
Delivery Class | A | Application Table (Master- and Transaction Data) |
Data Browser/Table View Maintenance | Display/Maintenance Allowed with Restrictions |
Components
Field | Key | Data Element | Domain | Data Type |
Length | Decimal Places |
Short Description | Check table |
|
---|---|---|---|---|---|---|---|---|---|
1 | MANDT | MANDT | MANDT | CLNT | 3 | 0 | Client | T000 | |
2 | KAPPL | KAPPL | KAPPL | CHAR | 2 | 0 | Application | T681A | |
3 | KSCHL | KSCHA | KSCHL | CHAR | 4 | 0 | Condition Type | T685 | |
4 | VKORG | VKORG | VKORG | CHAR | 4 | 0 | Sales Organization | TVKO | |
5 | VTWEG | VTWEG | VTWEG | CHAR | 2 | 0 | Distribution Channel | TVTW | |
6 | UKONM | UKONM | KONDM | CHAR | 2 | 0 | Material pricing group of main item | T178 | |
7 | MATNR | MATNR | MATNR | CHAR | 18 | 0 | Material Number | MARA | |
8 | DATBI | KODATBI | DATUM | DATS | 8 | 0 | Validity end date of the condition record | ||
9 | DATAB | KODATAB | DATUM | DATS | 8 | 0 | Validity start date of the condition record | ||
10 | KNUMH | KNUMH | KNUMB | CHAR | 10 | 0 | Condition record number |
Foreign Keys
Source Table | Source Column | Foreign Table | Foreign Column | Dependency Factor | Cardinality left | Cardinality right | |
---|---|---|---|---|---|---|---|
1 | A102 | KAPPL | T681A | KAPPL | |||
2 | A102 | KSCHL | T685 | KSCHL | |||
3 | A102 | MANDT | T000 | MANDT | |||
4 | A102 | MATNR | MARA | MATNR | |||
5 | A102 | UKONM | T178 | KONDM | |||
6 | A102 | VKORG | TVKO | VKORG | |||
7 | A102 | VTWEG | TVTW | VTWEG |
History
Last changed by/on | SAP | 19980218 |
SAP Release Created in |
